AI辅助设计

MCP服务#

配置mcp服务让大模型具有直接操作CAD软件例如AutoCAD，Solidworks等的能力。

Solidworks 比较完善，非常推荐#

just1step/solidworks-mcp: A Model Context Protocol (MCP) server for SolidWorks, enabling AI assistants to interact with CAD models, automate design workflows, and bridge LLMs with SolidWorks API. 基于 Model Context Protocol (MCP) 的 SolidWorks 适配器，使 AI 助手能够直接操作、分析和自动化 SolidWorks 建模流程。

jianzhichun/solidworks-mcp-server

前者易于使用，后者功能更丰富，加入了VBA支持，但是配置上更加复杂，同学可以自行探索。

也可以直接咨询参数量大的模型让模型使用Solidworks开放出的二次开发api直接进行模型的创建

文章图片文章图片

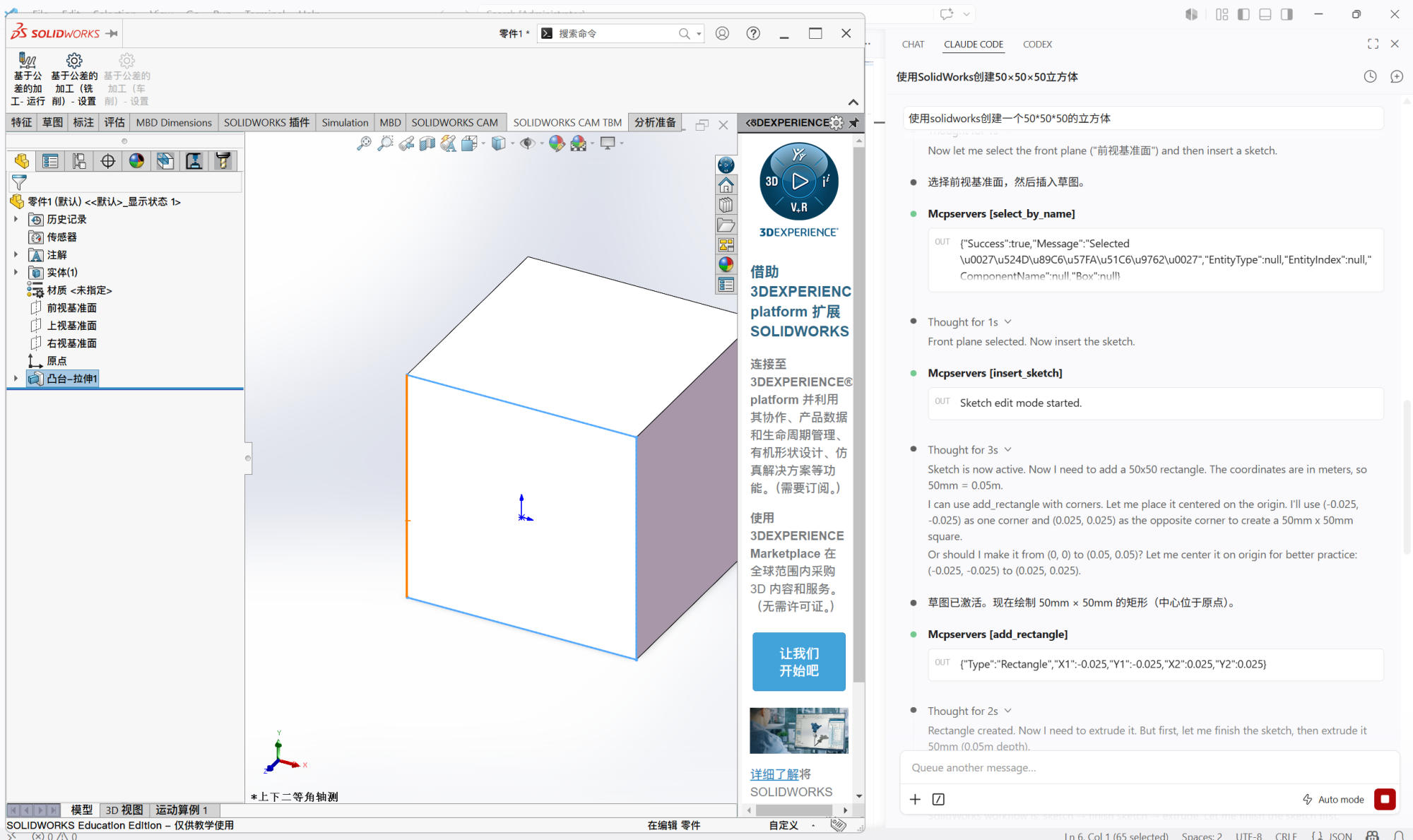

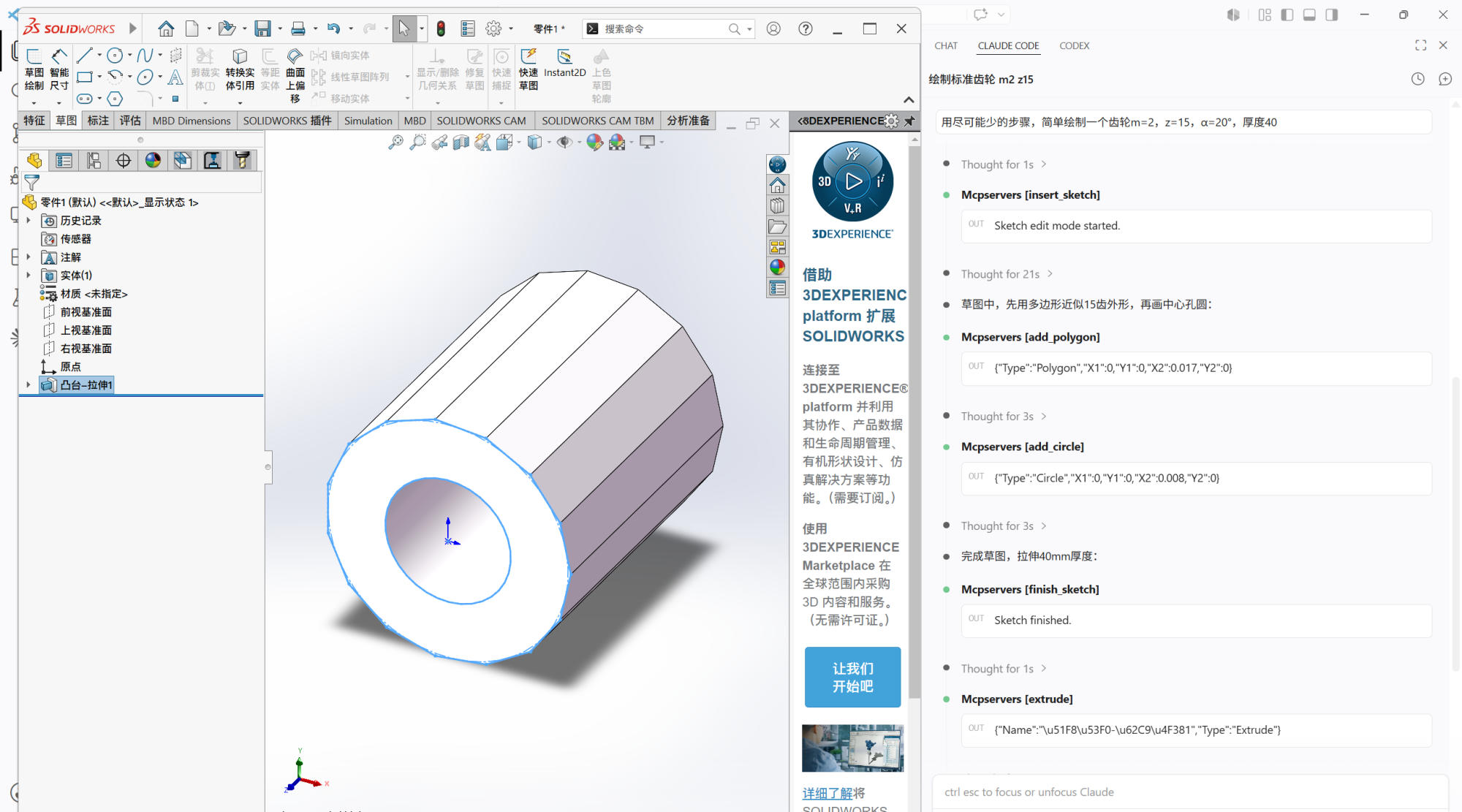

不过因为绘图作业比较复杂，即使是便宜的deepseek v4，创建这样一个立方体、以及这样一个“假齿轮”也花费了三毛钱，当我尝试让AI自动实现复杂的渐开线齿轮绘制，在绘制完成1/4的时候就已经花费了7毛钱，因而在使用agent辅助设计时也要注意资金使用



AutoCAD#

由于MCP开发不足，现有MCP都只能让agent获得绘制简单图像的能力。学有余力的同学可以自己vibe出完整的工具函数，相信开发完毕你也会对AutoCAD海量的工具函数拥有不一样的新理解。

ahmetcemkaraca/AutoCAD_MCP: A multipurpose MCP for AutoCAD 2025 to assist in 2d and 3d DWG production as well as coding operations using VS Code..



AI赋能的笨方法（平面设计）#

即直接使用AI绘制svg，然后通过转化工具将svg转换为dwg来获得产物。通过这样的方法能够较为快速、准确地绘制平面设计图。



AI咨询服务#

向参数量大的AI咨询设计有关的问题，例如机构选择、设计参数等，也是利用AI资源的有效方式。
